ПЕРЕДАЧА ДАННЫХ (LAN, WAN, ETHERNET) |
Передача данных телемеханики может производиться аналоговым и цифровым способом.
Аналоговый способ – это частотное уплотнение канала ТЧ и работа через внешний модем в полосе 2400-3400 Гц. Данный способ описан в разделе про ВЧ связь.
Наиболее перспективна передача данных через порты Ethernet по сетям LAN (Local Area Network) и WAN (Wide Area Network). В составе концентраторов имеется плата КСИ на два порта Ethernet (10/100M).
Плата КСИ может работать в нескольких режимах:
• Ethernet мост через Е1,
• поддержка VPN,
• шлюз VoIP.
Технология моста позволяет соединить два удаленных устройства (например, сервер и контроллер) Ethernet портом так, как будто они включены друг в друга непосредственно. Наличие двух портов позволяет организовать два независимых моста одновременно без использования дополнительных устройств. При установке внешнего коммутатора можно организовать до 10 независимых виртуальных мостов на одну плату КСИ.
![](../img/scheme/lan.png)

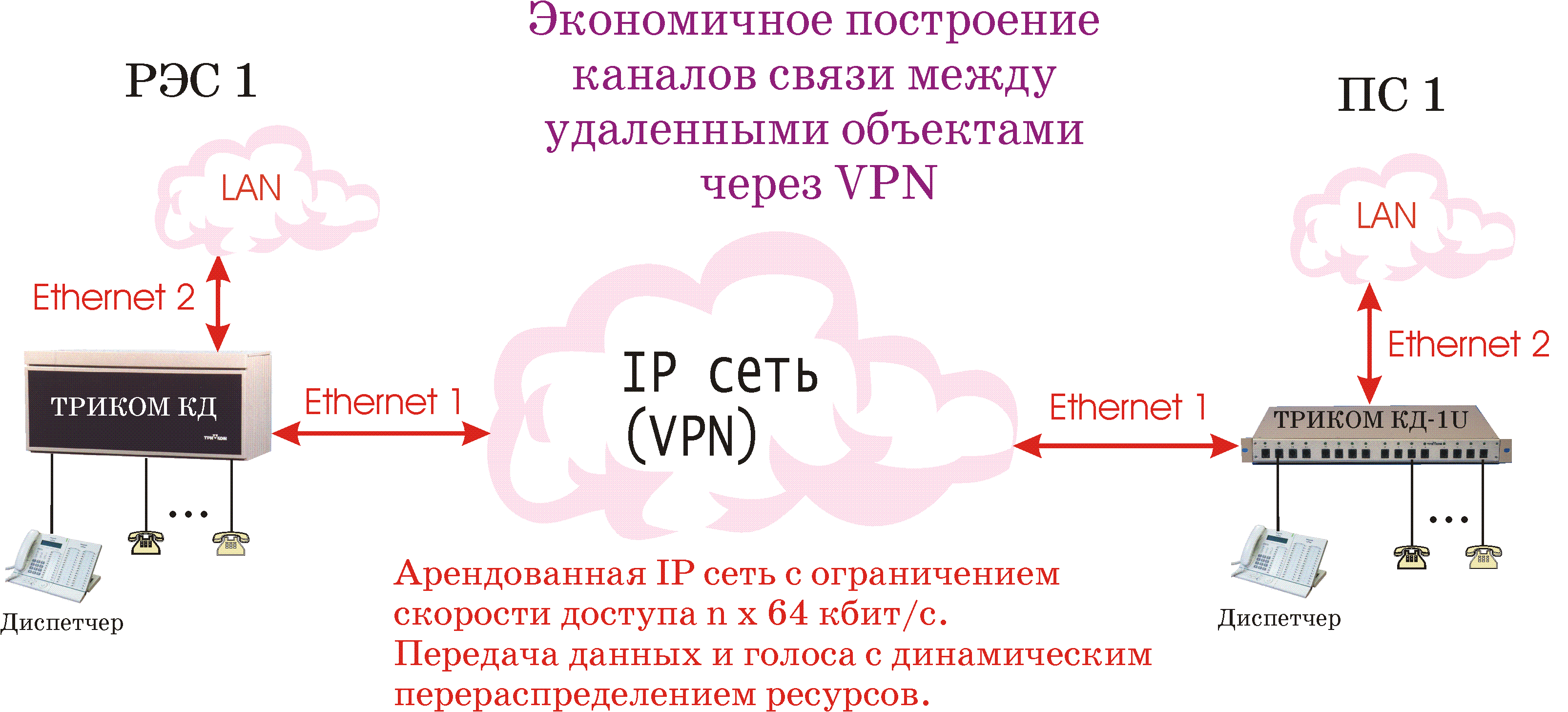

Поддержка VPN позволяет связать между собой удаленную локальную сеть (LAN) с терминалом (компьютер, контроллер и т.п.) через внешнюю IP сеть по технологии VPN. Таким образом, данный терминал будет работать как объект удаленной LAN без использования дополнительных сетевых устройств.
Внимание! Плата КСИ является устройством в составе сети VPN, а не маршрутизатором. Реализация самой сети VPN является функцией провайдера сети.
Один порт Ethernet используется для подключения к VPN (WAN), а другой к терминалу.
Если на объекте находится не один терминал, а несколько, объединенных местной LAN, то достаточно подключить концентратор одним портом к этой LAN как одно из устройств этой сети. Связь с внешним миром (через WAN, VPN) будет производиться через коммутатор или маршрутизатор, образующий местную LAN.
![](../img/scheme/eko.png)
Функция «шлюз VoIP» позволяет использовать внешнюю IP сеть (WAN, VPN) в качестве среды передачи для образования телефонных соединительных линий. Они могут использоваться как основные или резервные линии наряду с традиционными (Е1, ДАС).В качестве протокола инициирования сеанса связи используется SIP. Одновременно на один концентратор поддерживается до 6-и телефонных соединений.
Базовая поставка предполагает два типа речевого кодека:
• G.711 – обеспечивает хорошее качество передачи речи, требует ~ 80 кбит/с пропускной способности канала,
• GSM – обеспечивает приемлемое качество, как при мобильном разговоре в зоне уверенного приема, требует ~ 24 кбит/с пропускной способности канала.
Для передачи пакетов в WAN используется один из вышеперечисленных способов: непосредственное подключение к VPN одним портом Ethernet или через коммутатор (маршрутизатор) LAN.
Функции «Ethernet мост» и «шлюз VoIP» могут работать одновременно, не мешая друг другу. Главное обеспечить необходимую пропускную способность канала для пропуска необходимого количества телефонных разговоров и трафика передачи данных ТМ.
|
|
|
