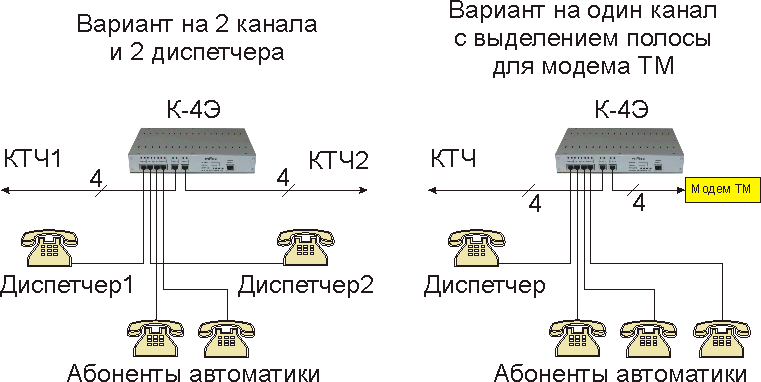

ПРОДУКЦИЯ ТРИКОМ К4-Э Коммутатор телефонный для энергосистем ТРИКОМ К4-Э Область применения Оконечный телефонный коммутатор особо малой ёмкости для ведомственных сетей электроэнергетики: • Может подключаться непосредственно к каналообразующему оборудованию ВЧ связи. • Может работать по двум направлениям или с выделением полосы частот для модема телемеханики. • При работе по двум направлениям поддерживает автоматические транзитные вызовы. • Поддерживает протокол АДАСЭ, режим автоматической и диспетчерской связи с приоритетом диспетчера. • Обеспечивает внутреннюю связь собственных абонентов. Внимание! С 2014 года выпускается обновлённый коммутатор ТРИКОМ К-4Э: двухканальный, новые функции, новый конструктив Описание ранее выпускавшегося К-4Э здесь. Назначение и базовые функции К-4Э: Ведомственная связь на предприятиях энергетики, подстанции и другие малые объекты Заменяют ранее выпускавшийся ТРИКОМ К-4Э Заменяет абонентский полукомплект АДАСЭ Абсолютная стабильность параметров цифровых частотных детекторов и генераторов Возможность работы на два канала с поддержкой транзита Встроенный ДК фильтр для выделения полосы частот под передачу телемеханики Программирование пользовательских параметров на месте установки Автоматическое и ручное тестирование аппаратуры и канала Внутренняя связь собственных абонентов Произвольная нумерация внутренних абонентов обеспечивает согласование их номеров с общей ведомственной системой нумерации Использование аппаратов как с импульсным так и частотным набором номера Металлический экранирующий корпус для устойчивости к внешним полям Совместим с аппаратурой: ТРИКОМ КД (КД-1U, КД-3U), ТРИКОМ GIP (GIP-4, GIP-6), ТРИКОМ СТ, АДАСЭ всех производителей Подключение: • к ТА ЦБ - по 2-х проводным абонентским линиям (до трех абонентов ТА ЦБ); • к диспетчерскому аппарату - по 2-х проводной абонентской линии с дополнительной парой для кнопки освобождения канала (один или два диспетчера по числу каналов); • к аппаратуре каналообразования - по 4-х проводному каналу ТЧ с сигнализацией 1200 и 1600 Гц. (один или два канала); • к модему телемеханики - четырёхпроводной линией. Параметры портов FXS: Сопротивление абонентской линии до 1000 Ом Напряжение вызова 85+/-15 В Напряжение в линии 48+/-4 В Ток в линии от 20 до 50 мА Набор номера импульсный и частотный Длина собственного номера от 1 до 7 цифр Параметры четырёхпроводных портов: Входное и выходное сопротивления - 600 Ом+/-10% Входной/выходной относительный уровень передачи +4,3дБ / -13дБ Возможность переключения на инверсые входной/выходной уровни -13дБ / +4,3дБ Сигнальные частоты АДАСЭ - 1200 и 1600 Гц Уровень передачи сигнальных частот -20дБ с возможностью повышения до -13дБ Чувствительность приёмников сигнальных частот -18дБ. Параметры питания: Напряжение внешнего электропитания ~(220+22/-33)В Потребляемая мощность, не более - 24 ВА При применении на объектах типа "подстанция" рекомендуется дополнительно заказывать устройство защиты от перенапряжений и помех по сети питания ТРИКОМ УЗПП. Рабочая температура окружающей среды от 1 до 40°C Габаритные размеры - 260х200х60 мм Масса, не более - 2,5 кг Установка на столе или в телекоммуникационный шкаф шириной 19". Занимаемая высота 1U. Гарантийный срок три года с момента отгрузки Паспорт: ТРИКОМ К4-Э ИСЕБ.465254.015 ПС сделать заказ | задать вопрос
