ТРИКОМ КД-3U
Учрежденческо-производственная АТС с функциями диспетчерского коммутатора, АДАСЭ и мультиплексора



Пульт ПД-24 v.7 с ППВ-48



Цифровой коммутатор
Сертификат соответствия МС №ОС-1-У-0783 от 26.02.2019

Учрежденческо-производственная АТС «ТРИКОМ КД-3U» (далее - «УПАТС») предназначена для организации технологической связи на предприятиях энергетики, транспорта, связи и т.п.

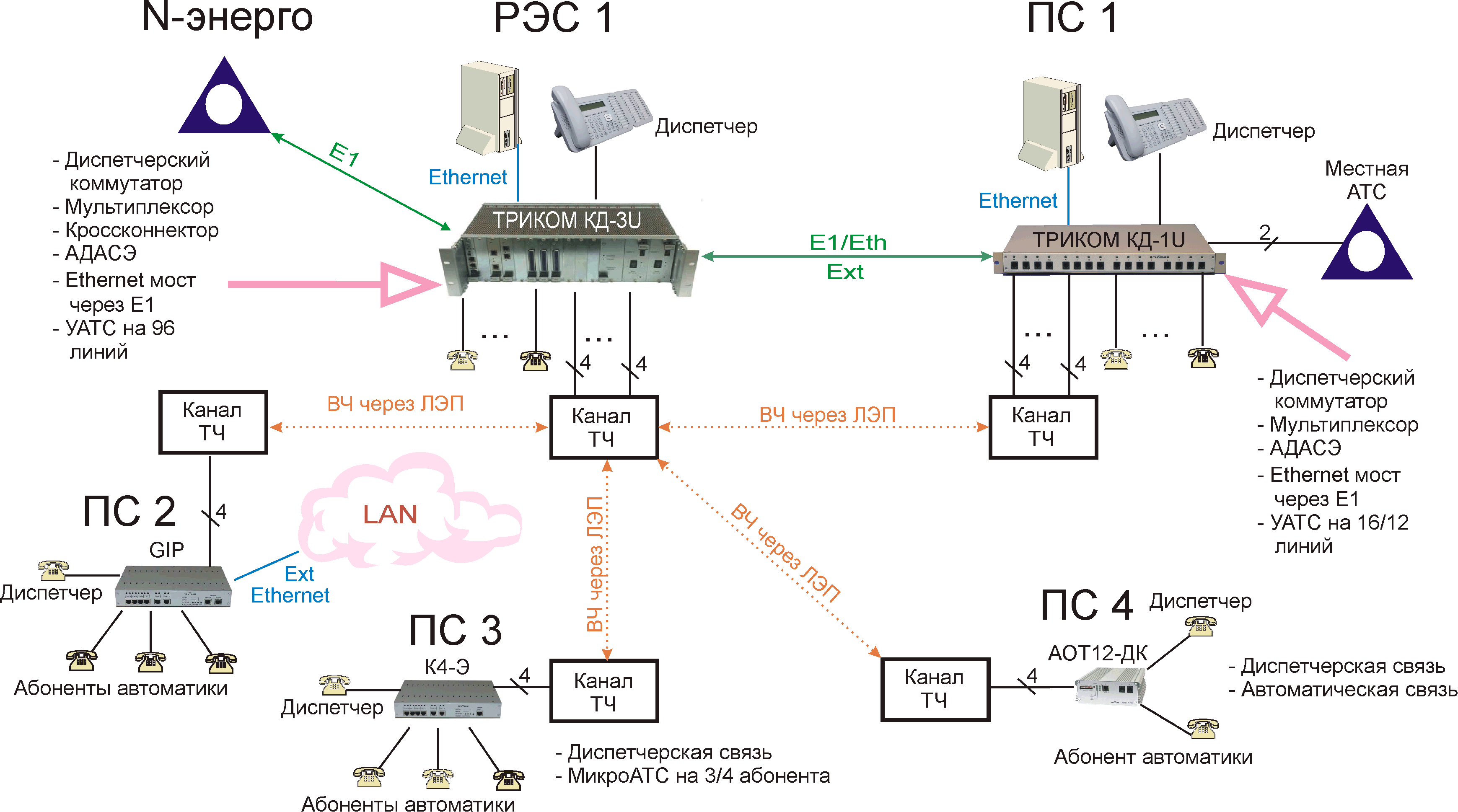

ТРИКОМ КД-3U позволяет строить многофункциональную иерархическую сеть передачи речи и данных.



УПАТС одновременно выполняет функции:

• АТС
• АДАСЭ (для предприятий энергетики)
• диспетчерского коммутатора
• мультиплексора речи и данных
• кроссконнектора
• конвертора протоколов сигнализации

Состав оборудования УПАТС:
01. цифровой коммутатор;
02. цифровые абонентские терминалы (пульты диспетчеров);

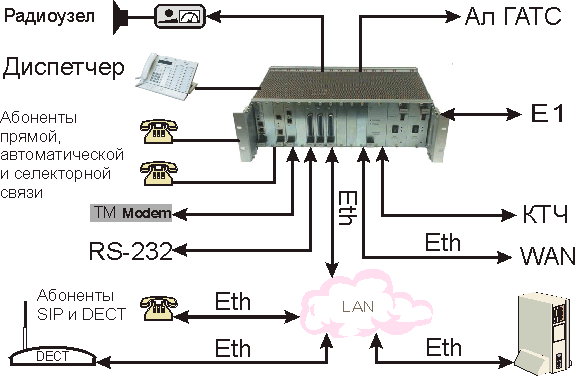

К УПАТС подключаются (схема):



01. порты Е1 2ВСК (R1,5 R2/DTMF) или 1ВСК (E&M), или PRI - модули по 1 или 2 порта;
02. LAN через Ethernet для создания шлюза VoIP или Ethernet моста через Е1 - модули по 2 порта Ethernet;
03. линии аналоговых абонентов - модули по 8 линий;
03а. линии громкого оповещения - на модулях по 6 линий аналоговых абонентов + 2 линии оповещения;
04. линии цифровых пультов - модули по 4 пульта;
05. линии ISDN / BRI - модули по 4 линии;
06. линии внешних АТС - модули по 8 линий;
06а. линии МБ - модули по 8 линий на базе линий внешних АТС в любом соотношении;
07. 4-х проводные линии ДАС - модули по 4 или 8 или 12 линий;
07а. при использовании 4-х проводных каналов ТЧ с сигнализацией 2VF (АДАСЭ) каждый второй порт может работать в режиме ДК-фильтра.
08. контроллеры базовых станций DECT через порты Е1 или по технологии VoIP / SIP
08а. абоненты VoIP / SIP.

Методические указания по комплектации УПАТС

Цифровой коммутатор обеспечивает:

01. установление абонентами входящих и исходящих соединений;
02. установление и отбой главным абонентом (диспетчером) транзитных соединений;
03. вход главного абонента (диспетчера) в любое установленное соединение;
04. установление главными абонентами (диспетчерами) нескольких групповых соединений одновременно с общим количеством участников до 32 (конференцсвязь);
05. принудительное освобождение канала дальней связи главным абонентом (диспетчером) при занятости канала;
06. выход абонентов на внешние линии по программируемому доступу;
07. временное удержание линий;
08. прямой вызов внутренних абонентов всеми главными абонентами (диспетчерами);
09. вызов главных абонентов (диспетчеров) по программируемому доступу;
10. программирование конфигурации с помощью ПЭВМ дистанционно по локальной сети через порт Ethernet.
11. установление полупостоянных соединений (функции мультиплексора и кроссконнектора);
12. прямое и обратное преобразование речевой информации в IP пакеты для передачи через сети с протоколом IP (функции шлюза VoIP);
13. организация Ethernet моста через поток Е1;



14. LAN маршрутизация L2/L3 между портами Ethernet.

Пульт ПД-24 v.7 обеспечивает:

01. ведение разговора в 5-и режимах:
• микротелефонная трубка
• гарнитура
• громкий прием на встроенный динамик
• двусторонний громкий разговор через встроенные динамик и микрофон
• двусторонний громкий разговор на внешние микрофон и активный усилитель
02. переход из режима громкоговорящей связи в режим телефонной связи;
03. посылку сигнала "вызов" с регулированием громкости и возможностью отключения;
04. посылку акустического сигнала "уведомление о входящем вызове" во время разговора;
05. оптическую индикацию номера, набираемого в АТС;
06. оптическую индикацию текущего состояния линий :
    • входящий вызов
    • разговор
    • удержание
    • транзит
07. выдачу на дисплей информации:
    • о пришедшем вызове и включении разговорного режима,
    • о номере вызывающего абонента (при его поступлении от АТС),
    • о номере удерживаемого абонента при переадресации;
08. подключение внешнего магнитофона для записи разговоров диспетчера.

Внимание! Пульт ПД24 с приставками ППВ12 и ППВ60 снят с производства. Вместо него поставляется ПД-24 v.7 с приставками ППВ-48.
Старые и новые пульты совместимы со всеми типами УПАТС КД-1U и КД-3U.

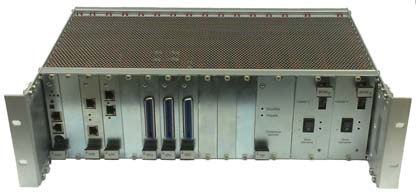

Конструктивное исполнение - кассета для установки в 19" шкаф, высота 3U.
При необходимости одиночного использования комплектуется 19" минишкафом высотой 4U.



Габаритные размеры:

ПД-24 v.7: 266х185х182 мм
ППВ-48: 136х180х139 мм

корпус 19"/3U 485х325х135 мм


Масса:

ПД-24 v.7: 1,12 кг
ППВ-48: 0,4 кг

корпус 19"/3U: 10 кг


Электропитание от сети ~220 В или от источника с номинальным напряжением =48/60 В.
Потребляемая мощность не более 200 ВА от сети ~220 В или 150 ВА от источника постоянного тока.

Гарантия - согласно паспорту на УПАТС на срок не менее 3 (три) года от даты её отгрузки покупателю.

Паспорт ТРИКОМ КД ИСЕБ.460529.014 ПС
