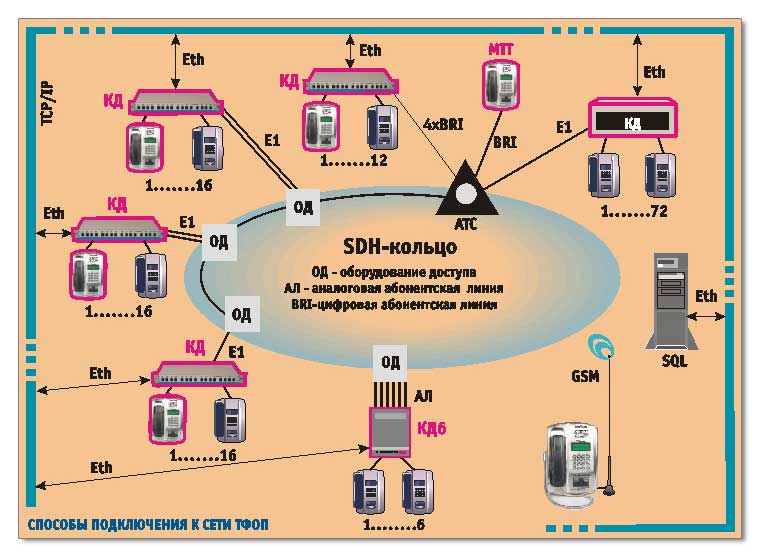

ПРОДУКЦИЯ ТРИКОМ ТФС Система дистанционного управления и контроля таксофонов Способы подключения к сети ТФОП Состав системы: 01. Административный сервер - центр системы (верхний уровень). 02. АРМ администратора Системы, технического центра и центра статистики (верхний уровень). 03. TCP/IP-сеть передачи данных. 04. Концентраторы доступа ТРИКОМ КД (средний уровень). 05. Многофункциональные таксофонные терминалы или карточные таксофоны (нижний уровень). Типы карточных таксофонов и таксофонных терминалов, поддерживающих работу с ТРИКОМ ТФС: • МТТ-15390 ISDN • МТТ-15390 GSM • ТК-15380 • ТМГС-15280(3,4,5) • ТМС-1517К3 • АКТ-69 (АМТ-69 с блоком БЭК-И) Трехуровневая структура Системы ДУКТ в целом соответствует 4-му (высшему) классу по ОСТ45.170-2000. Для наилучшей адаптации к местным условиям СДУКТ может включать в себя фрагменты, соответствующие I, II и III классу по ОСТ45.170-2000. Концентратор доступа ТРИКОМ КД выполняет функции специализированного станционного выноса, совмещенного с оборудованием ДУКТ нижнего уровня. В части реализации функций АТС ТРИКОМ КД обеспечивает: 01. Питание таксофона напряжением (60+12-6) В. Ток в линии с сопротивлением до 1 кОм от 20 до 50 мА. 02. Централизованную тарификацию импульсами 16 кГц или переполюсовками. 03. Маршрутизация исходящего трафика в ГТС по заданным направлениям. 04. Выдача сигнала АОН по запросу сети. 05. Концентрацию: • до 72 линий таксофонов в один или два тракта Е1 (R1,5 или PRI); • до 16 линий таксофонов в один или два тракта Е1 (R1,5 или PRI); • до 12 линий таксофонов в 4 линии BRI; • до 6 линий таксофонов в 6 абонентских линий. В последнем варианте функции АТС выполняются только в части питания и централизованной тарификации. В части выполнения функций звена второго уровня системы ДУКТ концентратор обеспечивает: 01. Выделение трафика обмена управляющей и статистической информацией из телефонной сети и направление ее на центр ДУКТ по каналам передачи данных (ПД). 02. Концентрация данных от таксофонов и пакетная передача их по выделенным линиям или локальной сети ПД. 03. Обмен данными с таксофоном при каждой попытке разговора. 04. Определения прав доступа с каждого таксофона к конкретным видам услуг в зависимости от категории таксофона, типа телефонной карты и заданной конфигурации. 05. Идентификация таксофона при каждой попытке разговора и контроль во время разговора (функции аппаратуры защиты таксофона (АЗТ) от несанкционированного подключения). 06. Дистанционное конфигурирование самого концентратора и подключенных к нему таксофонов по командам из центра ДУКТ. 07. Обслуживание удаленных автономных таксофонов и терминалов (т.е. включенных в другую произвольную АТС) с помощью встроенного модема. Центр ДУКТ представляет собой стандартный сервер в составе локальной сети с оригинальном прикладным ПО, которое поставляется совместно с ТРИКОМ КД. При наличии в составе сети таксофонных терминалов МТТ-15390 GSM с радиодоступом к центральному серверу через СОМ порт подключается GSM-modem. Одного модема достаточно для сети из нескольких сотен терминалов. т.к. обмен данными происходит в режиме передачи SMS. При всплеске активности передачи со стороны терминалов коммутатор GSM принимает и накапливает сообщения и постепенно передает их в GSM-modem. Таким образам не бывает отказа в передаче данных из-за занятости сервера или таксофонного терминала. Кроме того, система передачи, основанная на SMS, предполагает полную географическую свободу в размещении таксофонных терминалов и центрального сервера. Сеть построена на основе IP протокола. Количество объектов (концентраторы, отдельные таксофоны и терминалы и рабочие места пользователей СДУКТ) в сети СДУКТ жестко не ограничено. Пользователи сети имеют доступ через систему паролей и приоритетов. Сеть имеет открытую архитектуру, что дает возможность легко интегрировать ее с автоматизированной системой расчетов (АСР) регионального оператора связи и системой межоператорских расчетов. СДУКТ ТРИКОМ ТФС полностью соответствует комплексу требований, предъявляемых концепцией ЕТК. Конструктивное исполнение концентратора Емкостью до 72 АЛ таксофонов на поток Е1 - кассета статива СКУ от аппаратуры ИКМ-30. Возможна поставка одиночного концентратора в отдельном корпусе. Емкостью до 12 (16) таксофонов на 4 линии BRI (поток Е1) - в конструктиве высотой 1U для установки в 19" шкаф. Емкостью до 6 таксофонов на 6 абонентских линий - в пластмассовом корпусе КД6. Электропитание концентратора от источника питания с напряжением (60-6+12) В. Потребляемая мощность: • емкостью до 72 таксофонов не более 120 ВА, • емкостью до 16 таксофонов не более 40 ВА, • емкостью до 6 таксофонов (КД) не более 20 ВА. Гарантийный срок 3 года с момента отгрузки сделать заказ | задать вопрос
