ТРИКОМ GIP
|
Декларация о соответствии рег. № Д-СПД-3984
Шлюз предназначен для сопряжения телефонных каналов различного типа с сетью передачи данных с протоколом IP на основе технологии VoIP (голос поверх Интернет).
В зависимости от типов сопрягаемых телефонных каналов шлюз комплектуется различными линейными модулями:
- КТЧ – для подключения четырехпроводных каналов ТЧ,
- Е1 – для подключения потоков Е1 (2048 Кбит/с),
- FXO – для подключения абонентской линии от АТС.
- FXS – для подключения аналогового телефонного аппарата с импульсным и/или частотным набором номера.
Один шлюз имеет 2 порта Ethernet для подключения к сети ПД и от 1-го до 6-и модулей телефонных линий из состава вышеназванных.
По максимальному количеству телефонных модулей шлюзы выпускаются в трёх модификациях:
- исполнение 1 – GIP-2 на 2 модуля любого типа кроме FXS,
- исполнение 2 – GIP-4 на 4 модуля любого типа кроме FXS,
- исполнение 3 – GIP-6 на 6 модулей любого типа со следующими ограничениями:
- FXS не более 4-х,
- Е1 не более 2-х.
Шлюз может обеспечивать коммутируемое (автоматическая связь) и некоммутируемое (полупостоянное соединение) соединение любых линий и каналов в него входящих.
При коммутируемом соединении двух разнородных каналов производится конверсия сигнализаций.
Полупостоянное соединение получается «прозрачным», т.е. без анализа сигнализации и существует постоянно при включенном питании шлюза.
Типовые способы применения шлюза:
1. Передача потока Е1 через сеть IP
2. Связь нескольких удаленных миниАТС в единую телефонную сеть через сеть IP без использования транзитной станции
3. Передача сегмента локальной сети через поток Е1
4. Передача канала ТЧ через сеть IP
5. Подключение линии удаленной АТС с гибкому коммутатору через сеть IP
6. Конверсия телефонной сигнализации (EDSS1, CAS, АДАСЭ, FXO) в протокол SIP.
 Методические указания по выбору и комплектации GIP
Внимание - новинка:
Выпущен в производство новый вариант ТРИКОМ GIP-6. Отличительные особенности:
1. Добавлен тип интерфейса ЦБ (FXS), максимально 4 линии.
2. Общее число телефонных портов увеличено до 6-и.
3. При работе с каналами ТЧ введена функция ДК фильтра.
4. Конструктив - металлический корпус для повышеной защищённости от ЭМИ.
5. Возможно подключение полнофункциональных диспетчерских пультов ПД-24IP по технологии VoIP.
6. Возможна регистрация собственных SIP абонентов (миниАТС VoIP).
При этом сохраняются все функции предыдущих GIP, в том числе:
- 2 порта Ethernet,
- работа с каналами ТЧ,
- порты Е1 (максимально 2 порта),
- гибкость конфигурации,
- реализация функций микроАТС для собственных абонентов и SIP абонентов.
Благодаря возможности подключения телефонных аппаратов GIP-6 может использоваться
в качестве замены для ТРИКОМ К4-Э АОТ12, АОТ12-ДК, АОТ26, СТ12, СТ26,
с расширением функциональных возможностей:
1. Добавляется возможность шлюза VoIP.
2. Добавляется возможность иметь ДК фильтр на канале.
3. Аппаратная конфигурация становится гибкой.
4. Возможно использование полнофункциональных диспетчерских пультов ПД-24IP.
Схемы построения связи

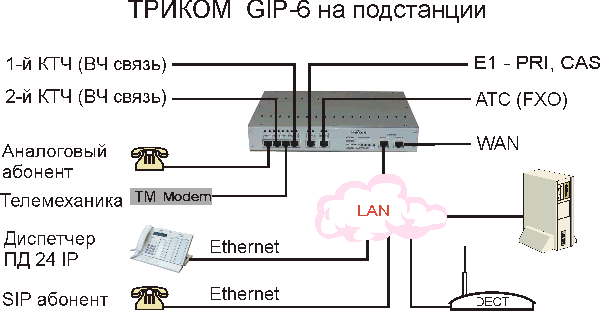

Пример комплексного оснащения объекта типа "подстанция" на основе GIP-6:
Другие схемы построения связи

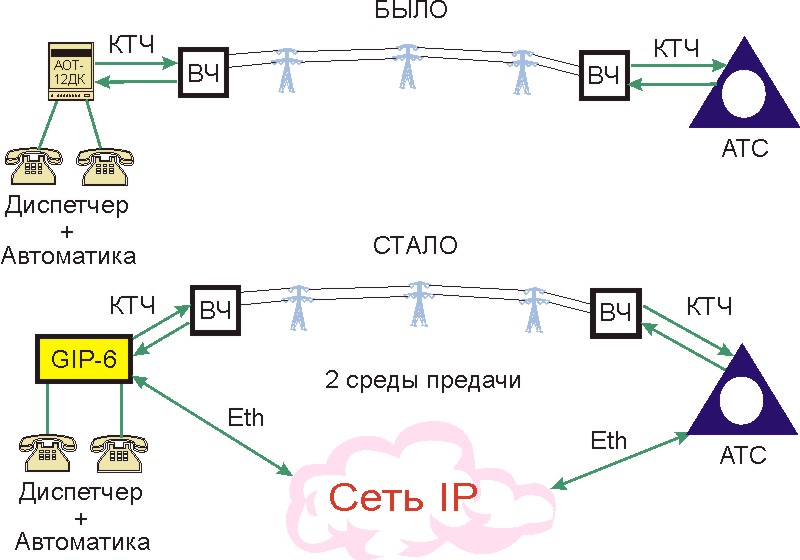

Новинка! Использование GIP-6 для замены АОТ12, АОТ12-ДК и К4-Э с резервированием среды передачи через сеть IP.
В данной схеме GIP-6 выполняет все функции АОТ12(-ДК) или К4-Э при этом имеет гораздо больше гибкости в аппаратной конфигурации и нумерации, имеет частотный набор номера, комплекс функций ДВО.
Главное отличие - наличие дополнительного типа соединительной линии - через IP сеть. Какой из двух путей (ВЧ связь или VoIP) будет основным, а какой резервным решается для каждого проекта индивидуально.
Кроме IP могут быть и другие дублирующие пути: через городскую АТС (модуль FXO) или по потоку Е1 (модуль Е1).
Удалённая АТС должна иметь порты E&M с сигнализацией АДАСЭ и Ethernet/VoIP/SIP или соответствующие внешние шлюзы.

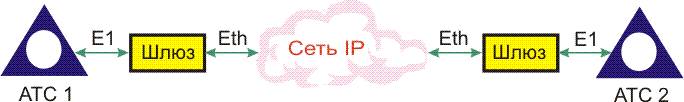

1. Передача потока Е1 через сеть IP.
В данном случае шлюзы и сеть IP выполняют исключительно транспортные функции, т.е. шлюз на передающей стороне
упаковывает поток Е1 в пакеты, не анализируя информацию внутри Е1. Соответственно шлюз на принимающей стороне
из принятых пакетов воссоздает поток Е1 без всякого анализа и преобразований. Это связь "точка - точка".

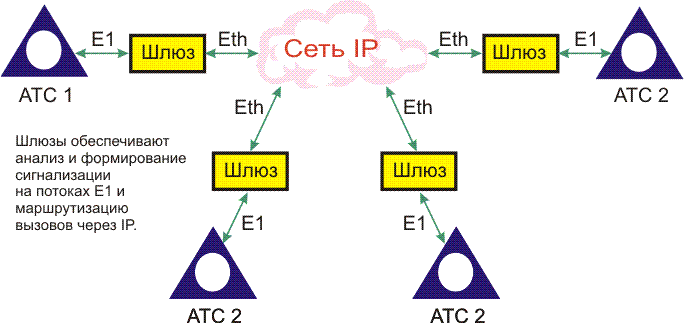

2. Связь нескольких удаленных АТС в единую телефонную сеть через сеть IP без использования транзитной станции.
В данном случае шлюзы проводят анализ сигнализации на потоке Е1 и обрабатывают каждый вызов. При этом происходит
преобразование системы телефонной сигнализации в протокол SIP инициирования сеанса связи для работы в IP сети.
Шлюз маршрутизирует каждый вызов, т.е. направляет его на IP адрес другого шлюза, соответствующего АТС вызываемого
абонента (или на SIP терминал вызываемого абонента).
Принимающий шлюз производит обратное преобразование протокола SIP в сигнализацию телефонного типа на потоке Е1
(EDSS1 или 2ВСК). Это связь типа "точка - много точек".
3. Передача сегмента локальной сети через поток Е1.
В данном случае шлюзы и сеть IP выполняют исключительно транспортные функции, т.е. шлюз на передающей стороне
в потоке Е1 выделяет до 10 (для GIP-2 и GIP-4) каналов по 64кбит/с (для GIP-6 18 каналов) и организует
в них среду передачи с помощью HDLC контроллера.
Соответственно шлюз на принимающей стороне выделяет из потока Е1 переданные данные и упаковывает их в IP пакеты.
Это связь "точка - точка" или мост Ethernet через Е1. Одновременно может быть создано несколько логически
независимых мостов.
4. Передача канала ТЧ через сеть IP:

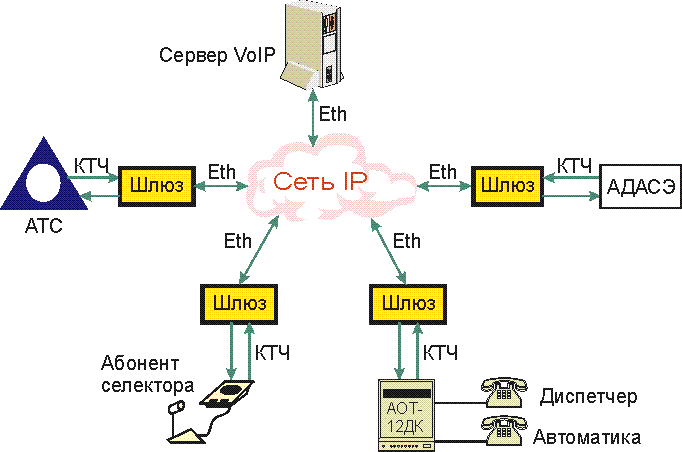

4(а) Соединение АДАСЭ совместимых устройств через сеть IP:
4(б) Подключение АДАСЭ совместимых устройств или каналов ТЧ к VoIP коммутатору (конверсия АДАСЭ в SIP)

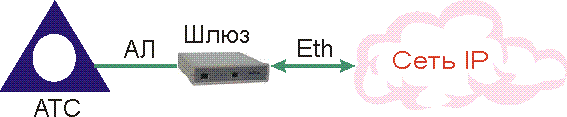

5. Подключение линии удаленной АТС с гибкому коммутатору через сеть IP.
Конструктивное исполнение шлюза

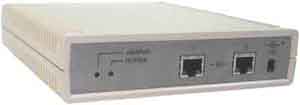

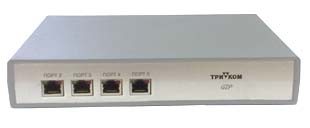

Шлюз ТРИКОМ GIP-2(-4) выполнен в миниатюрном пластмассовом корпусе с внешним источником питания (адаптером).

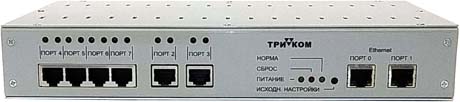

Шлюз ТРИКОМ GIP-6 выполнен в миниатюрном металлическом корпусе со встроенным источником питания.

Параметры шлюза ТРИКОМ GIP:
• стык с сетью IP - 2 порта Ethernet 10/100
• количество телефонных портов - до 2-х (на фото) или до 4-х любого из трех типов в любом сочетании
• стык с потоком Е1 - электрический по рек. G.703
• стык с каналом ТЧ - 4-х проводный, 600 Ом, прием +4,3дБ, передача -13дБ, инверсия относительных уровней
при подключении к АДАСЭ или каналу.
• стык с линией АТС (FXO) - согласно Правилам применения оконечного оборудования,
подключаемого к двухпроводному аналоговому стыку телефонной сети связи общего пользования.
• порт аналогового аппарата (FXS) - согласно Правилам применения оконечного оборудования,
выполняющего функции систем коммутации (для GIP-6).
• Питание шлюза от сети 220В:
- GIP-2, GIP-4 - через сетевой адаптер ~220V/5V-2A (входит в комплект поставки),

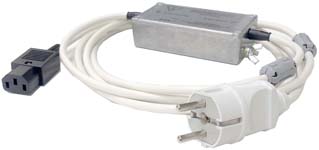

- GIP-6 - встроенный блок питания от ~220V, в комплект поставки входит шнур с блоком защиты
от перенапряжений и помех ТРИКОМ УЗПП.
• потребляемая мощность от сети 220В:
- GIP-2, GIP-4 - не более 15Вт
- GIP-6 - не более 20Вт
• рабочая температура окружающей среды от +5 до +40 C
Габаритные размеры шлюза без сетевого адаптера
- двухлинейного 180х156х45 мм, масса не более 0,5 кг
- четырёхлинейного 225х165х45 мм, масса не более 0,6 кг
Габариты GIP-6:
- ширина настольного 272мм, с кронштейнами для 19" шкафа 483мм;
- глубина корпуса 184мм, с винтом заземления 200мм;
- высота корпуса 44,5мм, с ножками для настольного использования 50мм;
- масса с полным комплектом модулей не более 2,4 кг.
Гарантийный срок 3 года с момента отгрузки
