Шлюз VoIP ТРИКОМ GIP-16

ТРИКОМ GIP-16




 Декларация о соответствии рег. № Д-МДФТ-0199

Шлюз предназначен для сопряжения телефонных каналов различного типа с сетью передачи данных с протоколом IP на основе технологии VoIP (голос поверх Интернет).

Шлюз имеет порт Ethernet для подключения к сети ПД (конфигурация и VoIP) и от 1-го до 8-и линейных модулей следующих типов:
  • М2-КЛЦ – для подключения 2-х аналоговых телефонных аппаратов (FXS),
  • М2-КЛА – для подключения 2-х линий встречной АТС (FXO),
  • М2-КДС – для подключения 2-х каналов ТЧ (АДАСЭ-1200+1600Гц, одночастотные - 2100Гц и 2600Гц, двухчастотная - 600+750Гц),
  • М2-ТЧ-Авиа - для подключения 2-х каналов ТЧ с цепями сигнализации по фантомным цепям,
  • М2-ГГО - для подключения 2-х выходов на внешний усилитель громкого оповещения.
Таким образом ёмкость GIP-16 может быть от 2-х до 16-и линий плюс два порта Ethernet.

Шлюз может обеспечивать коммутируемое (автоматическая связь) и некоммутируемое (полупостоянное соединение) соединение любых линий и каналов в него входящих.
При коммутируемом соединении двух разнородных каналов производится конверсия сигнализаций.
Полупостоянное соединение получается «прозрачным», т.е. без анализа сигнализации и существует постоянно при включенном питании шлюза.

Типовые способы применения шлюза:

1. Использование совместно с ПД-24IP в качестве диспетчерского коммутатора на малых объектах электроэнергетики
2. Связь нескольких удаленных миниАТС в единую телефонную сеть через сеть IP без использования транзитной станции
3. Использование в качестве микро станционного выноса от удалённой АТС через сеть IP
4. Передача сегмента локальной сети через поток Е1
5. Передача канала ТЧ через сеть IP
6. Передача абонентской линии через сеть IP
7. Подключение линии удаленной АТС с гибкому коммутатору через сеть IP
8. Конверсия телефонной сигнализации (АДАСЭ, FXO, FXS) в протокол SIP.

Методические указания по выбору и комплектации GIP-16

Отличительные особенности GIP-16:


1. Добавлен тип интерфейса ЦБ (FXS), максимально 16 линий.
2. Общее число телефонных портов увеличено до 16-и.
3. При работе с каналами ТЧ введена функция ДК фильтра.
4. Конструктив - металлический корпус для повышеной защищённости от ЭМИ.
5. Возможно подключение полнофункциональных диспетчерских пультов ПД-24IP по технологии VoIP.
6. Возможна регистрация собственных SIP абонентов (миниАТС VoIP).

При этом сохраняются функции предыдущих GIP, в том числе:
- гибкость конфигурации,
- реализация функций микроАТС для собственных абонентов и SIP абонентов.

Благодаря возможности подключения телефонных аппаратов GIP-16 может использоваться
в качестве замены для ТРИКОМ К4-Э АОТ12, АОТ12-ДК, АОТ26, СТ12, СТ26, с расширением функциональных возможностей:
1. Добавляется возможность шлюза VoIP.
2. Добавляется возможность иметь ДК фильтр на канале.
3. Аппаратная конфигурация становится гибкой.
4. Возможно использование полнофункциональных диспетчерских пультов ПД-24IP.

Схемы построения связи

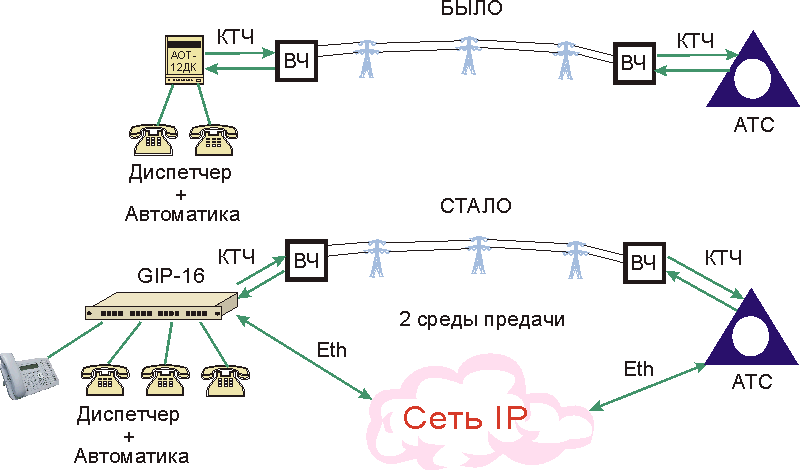

Новинка! Использование GIP-16 для замены АОТ12, АОТ12-ДК и К4-Э с резервированием среды передачи через сеть IP.

В данной схеме GIP-16 выполняет все функции АОТ12(-ДК) или К4-Э при этом имеет гораздо больше гибкости и ёмкости в аппаратной конфигурации и нумерации, имеет частотный набор номера, комплекс функций ДВО.
Главное отличие - наличие дополнительного типа соединительной линии - через IP сеть. Какой из двух путей (ВЧ связь или VoIP) будет основным, а какой резервным решается для каждого проекта индивидуально.
Кроме IP могут быть и другие дублирующие пути: через городскую АТС или GSM (модуль FXO).
Удалённая АТС должна иметь порты E&M с сигнализацией АДАСЭ и Ethernet/VoIP/SIP или соответствующие внешние шлюзы.



4. Передача канала ТЧ через сеть IP (соединение АДАСЭ совместимых устройств через сеть IP):




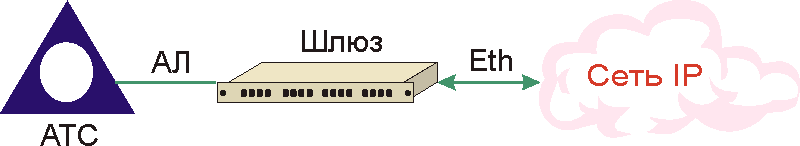

5. Подключение линии удаленной АТС с гибкому коммутатору через сеть IP.





Питание шлюза возможно в двух вариантах:
  • от сети 220 В (в комплект поставки входит шнур с блоком защиты от перенапряжений и помех ТРИКОМ УЗПП),
  • от батареи с номинальным напряжением 48 или 60В с заземлённым плюсом.

    Конструктивное исполнение шлюза

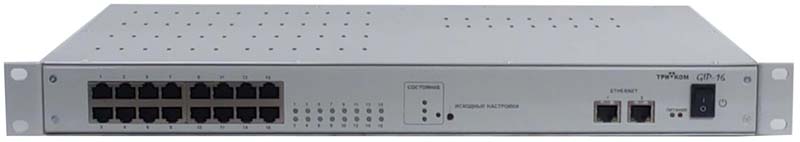

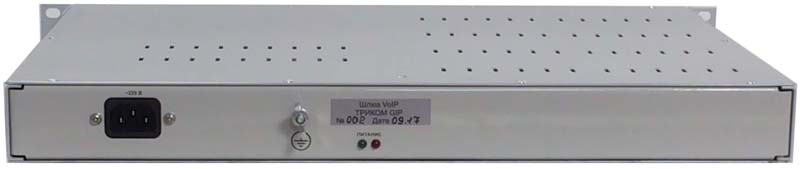

    Шлюз ТРИКОМ GIP-16 выполнен в металлическом корпусе для установки в 19" шкаф, высота корпуса 1U.





    Параметры шлюза ТРИКОМ GIP-16:
    • стык с сетью IP - порт Ethernet 10/100
    • количество телефонных портов - до 16-и любого из четырёх типов
    • стык с каналом ТЧ - 4-х проводный, 600 Ом, прием +4,3дБ, передача -13дБ, инверсия относительных уровней при подключении к АДАСЭ или каналу.
    • стык с абонентской линией (FXS) - согласно Правилам применения оконечного оборудования, выполняющего функции систем коммутации.
    • стык с линией АТС (FXO) - согласно Правилам применения оконечного оборудования, подключаемого к двухпроводному аналоговому стыку телефонной сети связи общего пользования.
    • потребляемая мощность:
    - от сети 220В - не более 40Вт,
    - от источника постоянного тока 48/60В - не более 25Вт.
    • рабочая температура окружающей среды от +1 до +40 C
    Габариты GIP-16:
    - ширина настольного 440мм, с кронштейнами для 19" шкафа 485мм;
    - глубина корпуса 305мм, с винтом заземления 315мм;
    - высота корпуса 45мм, с ножками для настольного использования 50мм;
    - масса с полным комплектом модулей не более 4,7 кг.
    Гарантийный срок 3 года с момента отгрузки
