ТРИКОМ КД-1U
Учрежденческо-производственная АТС с функциями диспетчерского коммутатора, АДАСЭ и мультиплексора



Пульт ПД-24 v.7



Цифровой коммутатор
Сертификат соответствия МС №ОС-1-У-0246 от 16.12.2015

УПАТС ТРИКОМ КД-1U прошла доработку с целью улучшения внешнего вида и повышения удобства обслуживания и монтажа. Ранее выпускавшийся вариант не рекомендован для новых проектов.

Учрежденческо-производственная АТС «ТРИКОМ КД-1U» (далее - «УПАТС») предназначена для организации технологической связи на предприятиях энергетики, транспорта, связи и т.п.

ТРИКОМ КД-1U позволяет строить многофункциональную иерархическую сеть передачи речи и данных.



УПАТС одновременно выполняет функции:

• АТС
• АДАСЭ (для предприятий энергетики)
• диспетчерского коммутатора
• мультиплексора речи и данных
• кроссконнектора
• конвертора протоколов сигнализации, в том числе VoIP
• сервера регистрации SIP абонентов (АТС VoIP)


Состав оборудования комплекса:
01. цифровой коммутатор;
02. цифровые абонентские терминалы (пульты диспетчеров);

Пульты диспетчерские могут быть двух типов:
• ПД-24 v.7 - подключается по абонентской линии до 1 км с интерфейсом Uko (требуется модуль 1U М2 КЛП)
• ПД-24 IP v.7 - подключается по технологии VoIP через порт Ethernet 10/100M (требуется модуль 1U М КСИ)

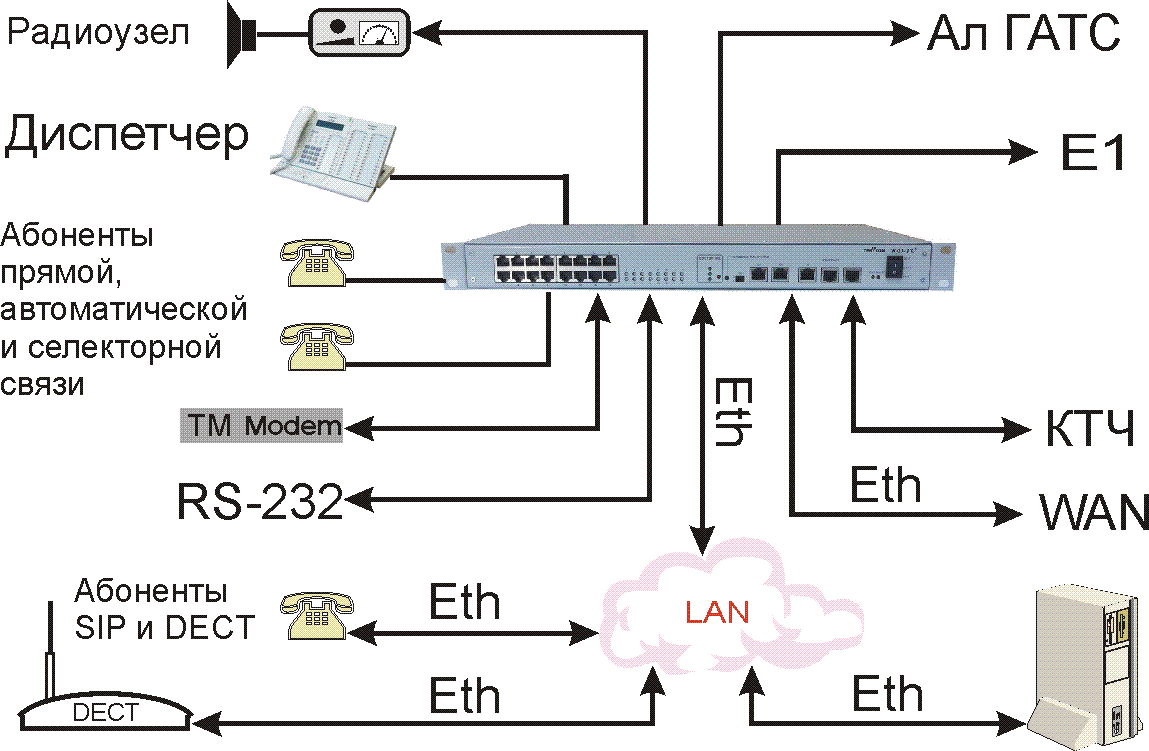

К комплексу подключаются (схема):



01. до 2 портов Е1 2ВСК (R1,5 R2/DTMF) или 1ВСК (E&M), или PRI;
02. LAN через Ethernet для создания шлюза VoIP или Ethernet моста через Е1
03. линейные окончания - до 8-и модулей по 2 линии:
    • 1U М2 КЛП - 2 линии пультов;
    • 1U М2 КЛА - 2 линии внешней АТС;
    • 1U М2 КДС - 2 четырехпроводных канала ТЧ с сигнализацией 2VF (1200/1600 Гц) или 1VF (2600 Гц) или МБ (2100 Гц);
    • 1U М2 КЛЦ - 2 линии частотно-импульсных телефонных аппаратов и аппаратов ЦБ;
    • 1U М2 ГГО - 2 линии громкого оповещения;
    • 1U М2 RS-232 - 2 порта RS-232 для создания моста через поток Е1.
04. при использовании четырехпроводных каналов ТЧ с сигнализацией 2VF модуль 1U М2 КДС позволяет подключить:
    • либо 2 канала ДАС,
    • либо один канал ДАС, уплотнённый передачей сигналов ТМ, и модем ТМ;
05. DECT аппараты через внешнюю систему DECT, подключенную по технологии VoIP;
06. SIP аппараты;
07. Цифровой регистратор (сервер) для записи разговоров (до 6-и каналов/абонентов).

Методические указания по конфигурации УПАТС

Цифровой коммутатор обеспечивает:

01. установление абонентами входящих и исходящих соединений;
02. установление и отбой главным абонентом (диспетчером) транзитных соединений;
03. вход главного абонента (диспетчера) в любое установленное соединение;
04. установление главными абонентами (диспетчерами) нескольких групповых соединений одновременно с общим количеством участников до 32 (конференцсвязь);
05. принудительное освобождение канала дальней связи главным абонентом (диспетчером) при занятости канала;
06. выход абонентов на внешние линии по программируемому доступу;
07. временное удержание линий;
08. прямой вызов внутренних абонентов всеми главными абонентами (диспетчерами);
09. вызов главных абонентов (диспетчеров) по программируемому доступу;
10. программирование конфигурации с помощью ПЭВМ дистанционно по локальной сети через порт Ethernet.
11. установление полупостоянных соединений (функции мультиплексора и кроссконнектора);
12. прямое и обратное преобразование речевой информации в IP пакеты для передачи через сети с протоколом IP (функции шлюза VoIP);

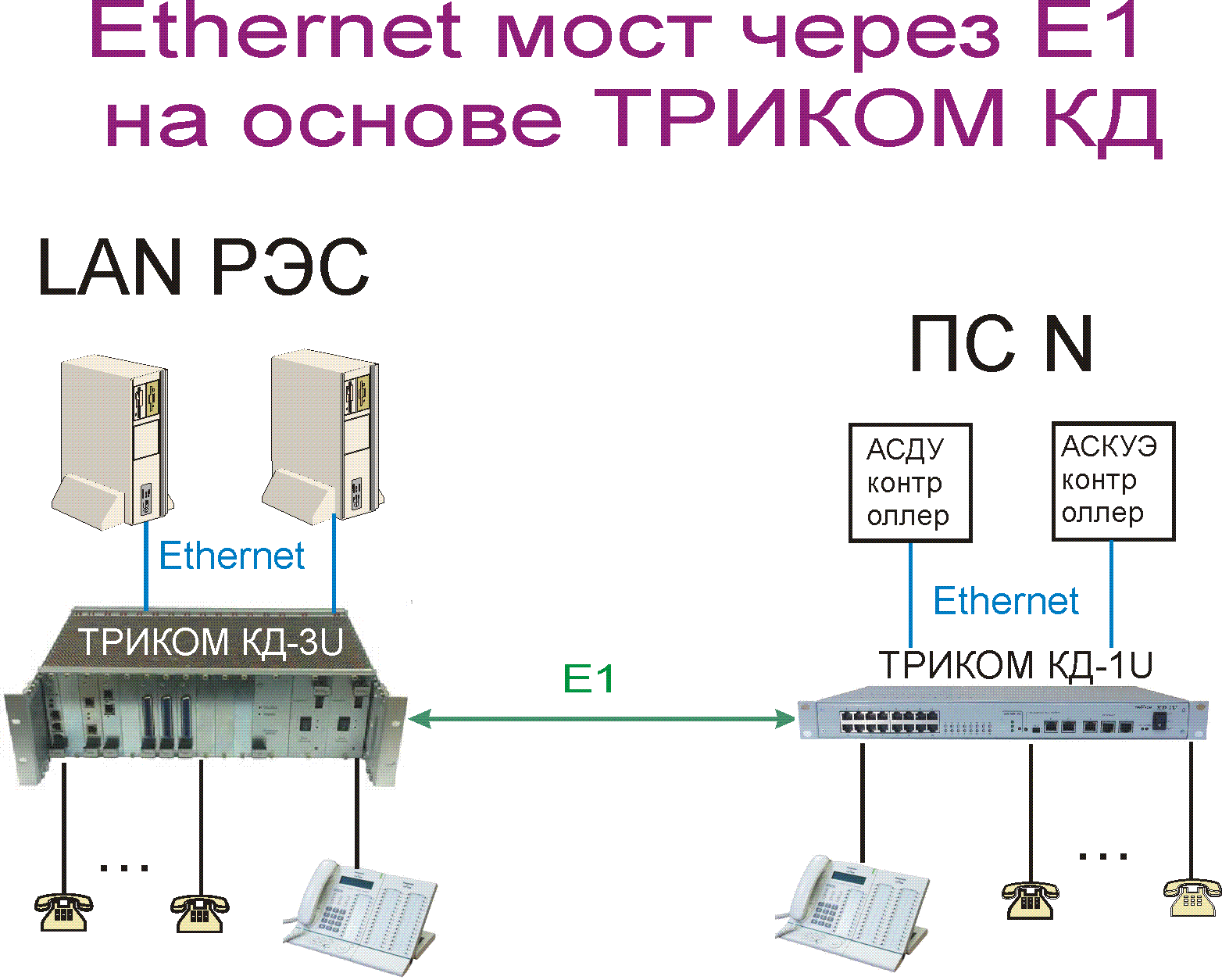

13. организация Ethernet моста через поток Е1;



14. LAN маршрутизация L2/L3 между портами Ethernet.

Пульты ПД-24 v.7 и ПД-24IP v.7 обеспечивают:

01. ведение разговора в режиме телефонной связи через микротелефонную трубку с возможностью подключения дополнительной микротелефонной гарнитуры;
02. ведение разговора в режиме громкоговорящей связи (автоматический или ручной симплекс) с регулировкой громкости приема;
03. переход из режима громкоговорящей связи в режим телефонной связи;
04. посылку сигнала "вызов" с регулированием громкости и возможностью отключения;
05. посылку акустического сигнала "уведомление о входящем вызове" во время разговора;
06. оптическую индикацию номера, набираемого в АТС;
07. оптическую индикацию текущего состояния линий:
    • входящий вызов
    • разговор
    • удержание
    • транзит
08. выдачу на дисплей информации:
    • о пришедшем вызове и включении разговорного режима,
    • о номере вызывающего абонента (при его поступлении от АТС),
    • о номере удерживаемого абонента при переадресации;
09. подключение внешнего магнитофона для записи разговоров диспетчера.

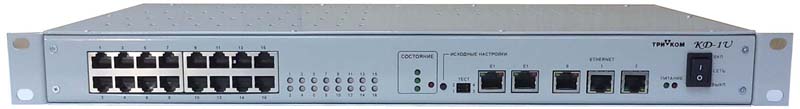

Конструктивное исполнение коммутатора - металлический корпус для установки в 19" шкаф, высота 1U.
Все органы управления, индикации и разъёмы подключения (кроме питания и заземления) расположены на передней панели для размещения в шкафах с односторонним обслуживанием.



Габаритные размеры:


ПД-24 v.7: 266х185х182 мм
ППВ-48: 136х180х139 мм

корпус 19"/1U 490х310х45 мм

Электропитание от сети ~220 В или от источника с напряжением =48/60 В.
Потребляемая мощность не более 80 ВА от сети ~220 В.
Потребляемая мощность не более 50 ВА от источника с напряжением =48/60 В.

Гарантийный срок четыре года с момента отгрузки

Паспорт ТРИКОМ КД ИСЕБ.460529.014 ПС
