ТРИКОМ КД-1U
Учрежденческо-производственная АТС с функциями диспетчерского коммутатора, АДАСЭ и мультиплексора



Пульт ПД-24 v.7

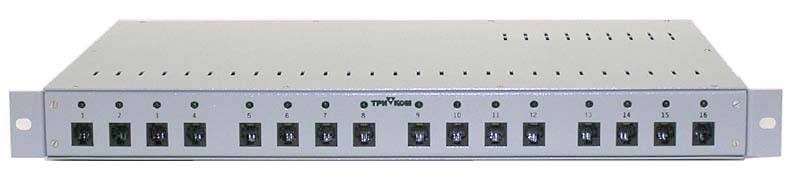

Цифровой коммутатор
Сертификат соответствия МС №ОС-1-У-0246 от 16.12.2015

УПАТС ТРИКОМ КД-1U в настоящее время проходит доработку с целью улучшения внешнего вида и повышения удобства обслуживания и монтажа. Выпуск модели с обновленным внешним видом ожидается с начала 2019 г.

Учрежденческо-производственная АТС «ТРИКОМ КД-1U» (далее - «УПАТС») предназначена для организации технологической связи на предприятиях энергетики, транспорта, связи и т.п.

ТРИКОМ КД-1U позволяет строить многофункциональную иерархическую сеть передачи речи и данных.



УПАТС одновременно выполняет функции:

• АТС
• АДАСЭ (для предприятий энергетики)
• диспетчерского коммутатора
• мультиплексора речи и данных
• кроссконнектора
• конвертора протоколов сигнализации
Состав оборудования комплекса:

01. цифровой коммутатор;
02. цифровые абонентские терминалы (пульты диспетчеров);

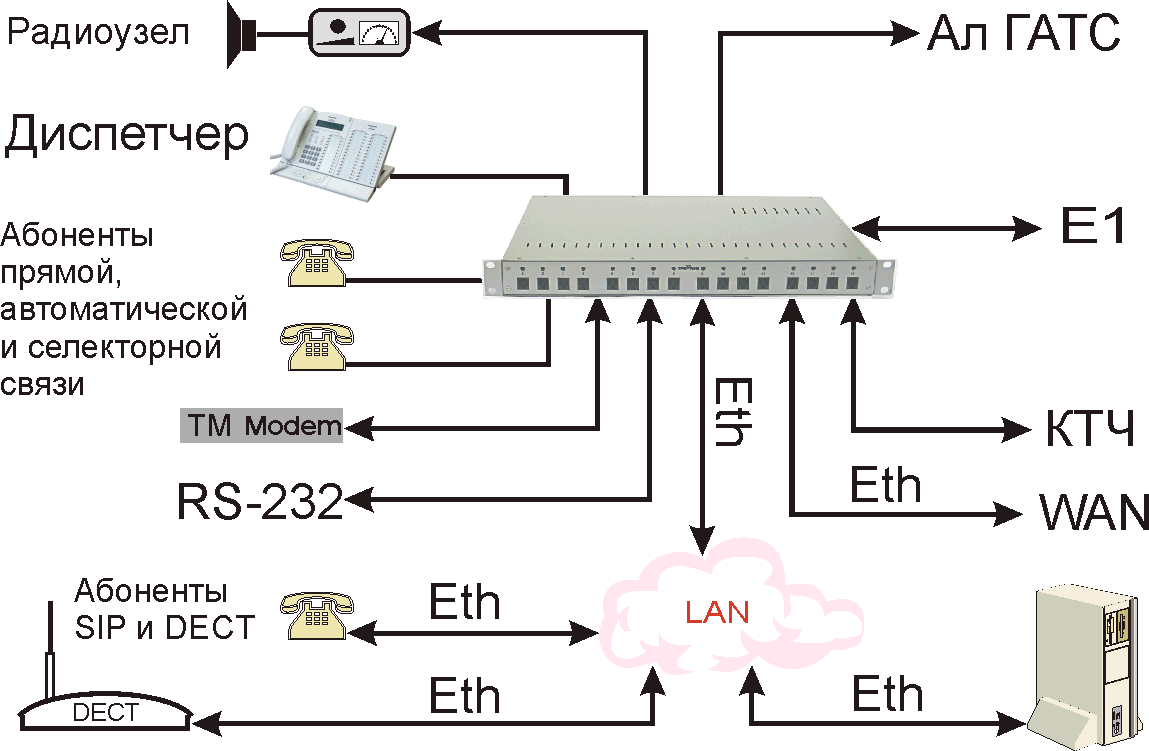

К комплексу подключаются (схема):



01. до 2 портов Е1 2ВСК (R1,5 R2/DTMF) или 1ВСК (E&M), или PRI;
02. LAN через Ethernet для создания шлюза VoIP или Ethernet моста через Е1
03. линейные окончания - до 4-х модулей по 4 линии:
    • 2 линии пультов + 2 линии частотно-импульсных телефонных аппаратов и аппаратов ЦБ;
    • 2 линии пультов + 2 линии внешней АТС;
    • 2 линии пультов + 2 четырехпроводных канала ТЧ с сигнализацией 2VF (1200/1600 Гц) или 1VF (2600 Гц) или МБ (2100 Гц);
    • 2 двухпроводные линии внешней АТС + 2 четырехпроводных канала ТЧ с сигнализацией 2VF (1200/1600 Гц) или 1VF (2600 Гц) или МБ (2100 Гц);
    • 4 четырехпроводных каналов ТЧ с сигнализацией 2VF (1200/1600 Гц) или 1VF (2600 Гц) или МБ (2100 Гц);
    • 4 двухпроводных линий внешней АТС;
    • 4 линии частотно-импульсных телефонных аппаратов и аппаратов ЦБ;
    • 3 линии частотно-импульсных телефонных аппаратов и аппаратов ЦБ + линия громкого оповещения.
04. при использовании четырехпроводных каналов ТЧ с сигнализацией 2VF плата КДС позволяет подключить до 2-х каналов телемеханики.

При использовании платы КДС для подключения четырехпроводных каналов ТЧ с сигнализацией 2VF она может быть сконфигурирована пользователем в следующих вариантах:

• 4 канала ДАС,
• 3 канала ДАС из них один с ДК-фильтром,
• 2 канала ДАС оба с ДК-фильтрами.

Методические указания по конфигурации УПАТС

Цифровой коммутатор обеспечивает:

01. установление абонентами входящих и исходящих соединений;
02. установление и отбой главным абонентом (диспетчером) транзитных соединений;
03. вход главного абонента (диспетчера) в любое установленное соединение;
04. установление главными абонентами (диспетчерами) нескольких групповых соединений одновременно с общим количеством участников до 32 (конференцсвязь);
05. принудительное освобождение канала дальней связи главным абонентом (диспетчером) при занятости канала;
06. выход абонентов на внешние линии по программируемому доступу;
07. временное удержание линий;
08. прямой вызов внутренних абонентов всеми главными абонентами (диспетчерами);
09. вызов главных абонентов (диспетчеров) по программируемому доступу;
10. программирование конфигурации с помощью ПЭВМ дистанционно по локальной сети через порт Ethernet.
11. установление полупостоянных соединений (функции мультиплексора и кроссконнектора);
12. прямое и обратное преобразование речевой информации в IP пакеты для передачи через сети с протоколом IP (функции шлюза VoIP);
13. организация Ethernet моста через поток Е1;



14. LAN маршрутизация L2/L3 между портами Ethernet.

Пульт ПД-24 v.7 обеспечивает:

01. ведение разговора в режиме телефонной связи через микротелефонную трубку с возможностью подключения дополнительной микротелефонной гарнитуры;
02. ведение разговора в режиме громкоговорящей связи (автоматический или ручной симплекс) с регулировкой громкости приема;
03. переход из режима громкоговорящей связи в режим телефонной связи;
04. посылку сигнала "вызов" с регулированием громкости и возможностью отключения;
05. посылку акустического сигнала "уведомление о входящем вызове" во время разговора;
06. оптическую индикацию номера, набираемого в АТС;
07. оптическую индикацию текущего состояния линий:
    • входящий вызов
    • разговор
    • удержание
    • транзит
08. выдачу на дисплей информации:
    • о пришедшем вызове и включении разговорного режима,
    • о номере вызывающего абонента (при его поступлении от АТС),
    • о номере удерживаемого абонента при переадресации;
09. подключение внешнего магнитофона для записи разговоров диспетчера.

Внимание! Пульт ПД24 с приставками ППВ12 и ППВ60 снят с производства. Вместо него поставляется ПД-24 v.7 с приставками ППВ-48.
Старые и новые пульты совместимы со всеми типами УПАТС КД-1U и КД-3U.


Конструктивное исполнение - металлический корпус для установки в 19" шкаф, высота 1U.



Габаритные размеры:


ПД-24 v.7: 266х185х182 мм
ППВ-48: 136х180х139 мм

корпус 19"/1U 490х310х45 мм

Электропитание от сети ~220 В или от источника с напряжением =48/60 В.
Потребляемая мощность не более 80 ВА от сети ~220 В.
Потребляемая мощность не более 50 ВА от источника с напряжением =48/60 В.

Гарантийный срок четыре года с момента отгрузки

Паспорт ТРИКОМ КД ИСЕБ.460529.014 ПС
