ТРИКОМ КД
Диспетчерский коммутатор с функциями АТС

Пульт ПД24 с ППВ60

Цифровой коммутатор

ВНИМАНИЕ! Оборудование модернизировано для монтажа в 19" шкаф. В настоящее время выпускается в двух модификациях:
• с 2005 года КД-1U до 16 линий + Е1х2, высотой 1U,
• с 2011 года КД-3U до 96 линий в том числе до Е1х8, высотой 3U.

Конструктивные узлы прежней конструкции ТРИКОМ КД выпускаются только для ремонта или комплектации ранее поставленного оборудования.
В новых проектах применять ТРИКОМ КД-3U

Описание на данной странице относится с старому варианту ТРИКОМ КД.

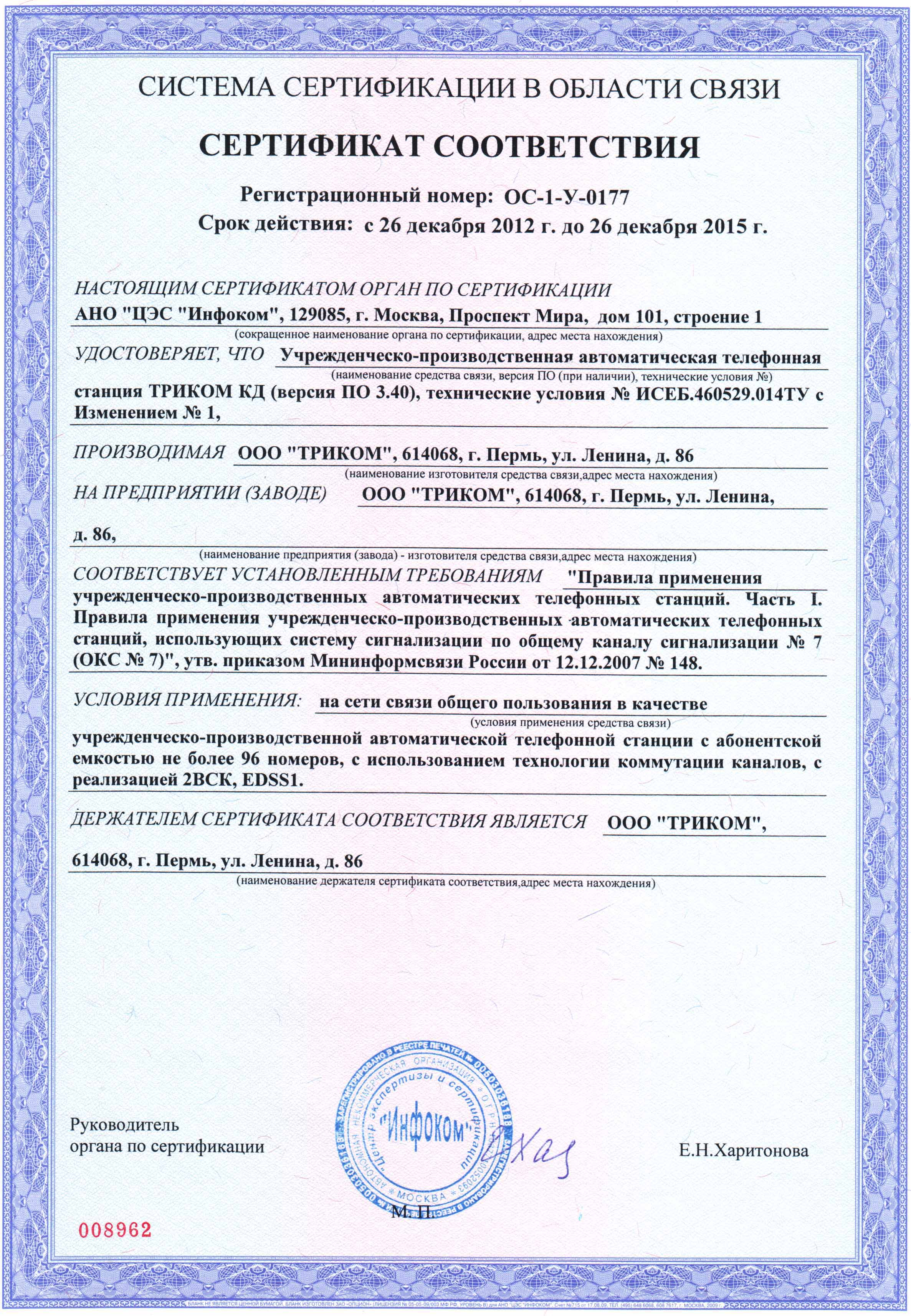

Сертификат соответствия МС №ОС-1-У-0112 от 12.01.2010

Комплекс оборудования "ТРИКОМ КД” (далее - "комплекс") предназначен для организации технологической связи на предприятиях энергетики, транспорта, связи и т.п.

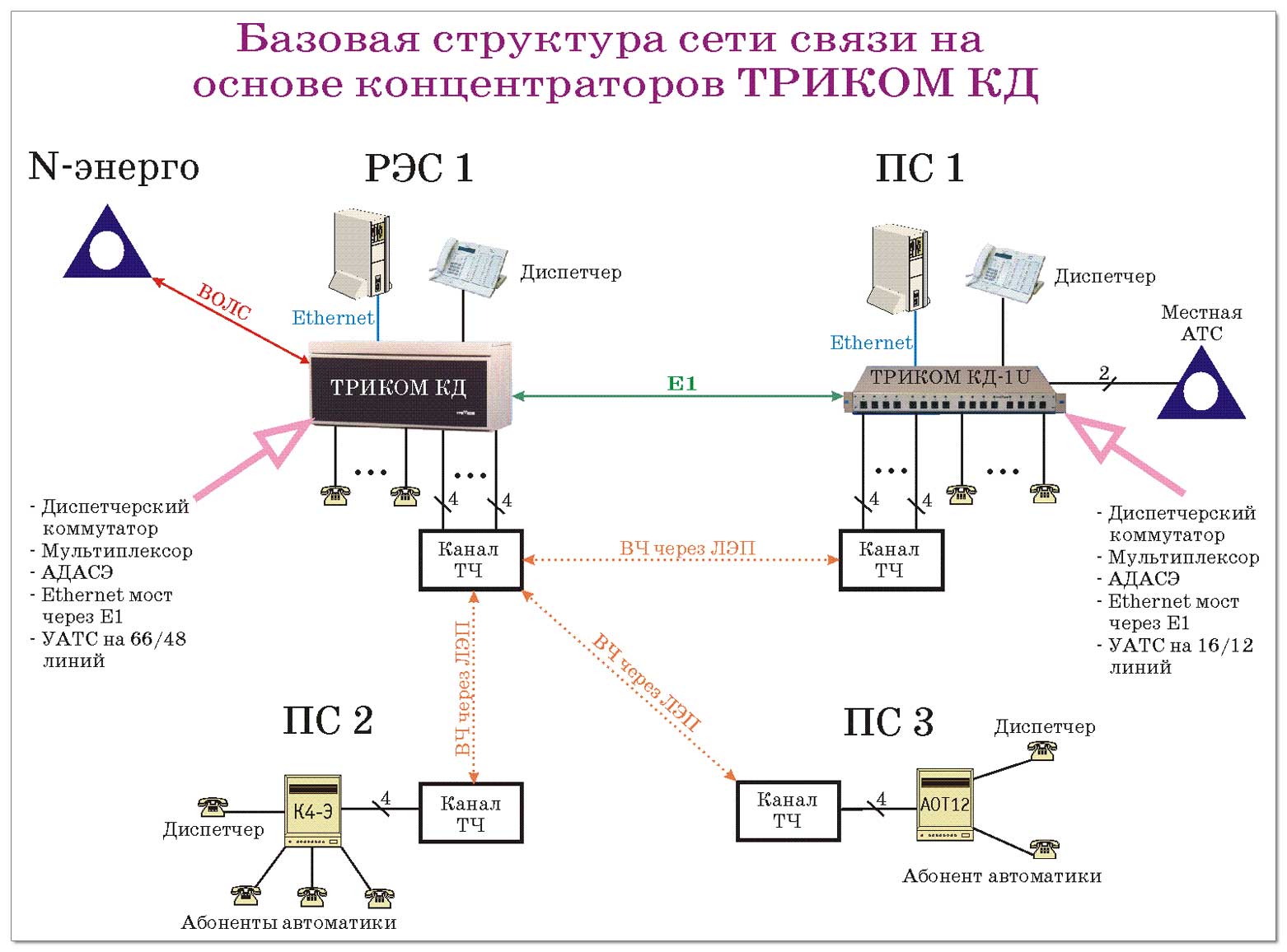

ТРИКОМ КД позволяет строить многофункциональную иерархическую сеть передачи речи и данных.

Концентратор одновременно выполняет функции:

• диспетчерского коммутатора
• мультиплексора речи и данных
• офисной станции
• АДАСЭ (для предприятий энергетики)
• цифрового магнитофона

Новинка! Вместо платы КМФ для записи разговоров на внешний магнитофон выпущена новая плата КЗР - цифровой магнитофон. Для хранения записей используется сменная карта типа SD/SDHC объемом до 16 Гб. Используются кодеки G.711 и GSM. На карте 16 Гб при кодеке GSM длительность записи достигает 2500 часов. Организована циклическая запись при переполнении карты памяти. Администрирование и прослушивание записей через внешний компьютер стандартным браузером ("Opera" и т.п.)

При необходимости иметь неограниченный объем записей можно вместо КЗР установить плату КМФ-Ц с интерфейсом Ethernet и внешний сервер записи на базе ПК. ПО сервера обеспечивает все необходимые функции по архивированию, систематизации и поиску необходимых записей. Передача речи из концентратора в сервер происходит по технологии TDMoE. Максимально можно передавать на запись до 24 разговоров одновременно, т.е. не только диспетчеров, но и других абонентов по выбору.

Состав оборудования комплекса:

1. цифровой коммутатор;
2. до 12 цифровых абонентских терминалов (пультов диспетчеров);

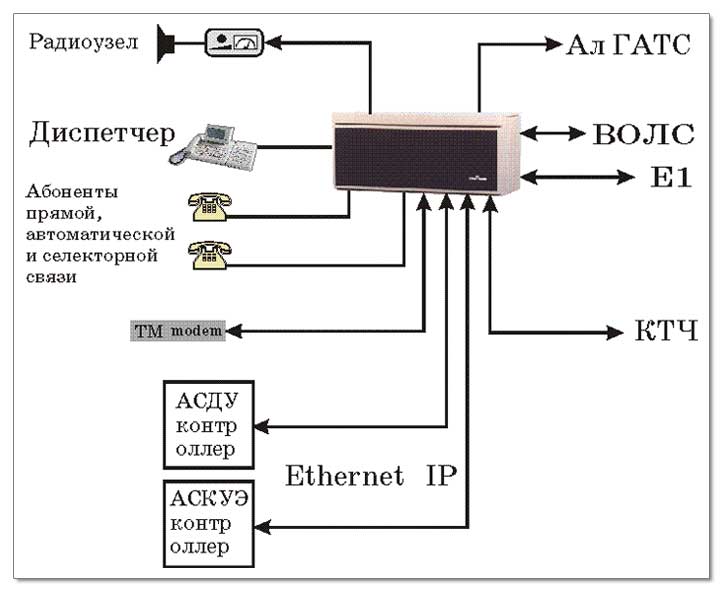

К комплексу подключаются (схема):

1. до 2 портов Е1 2ВСК (R1,5) или 1ВСК (E&M), или PRI;

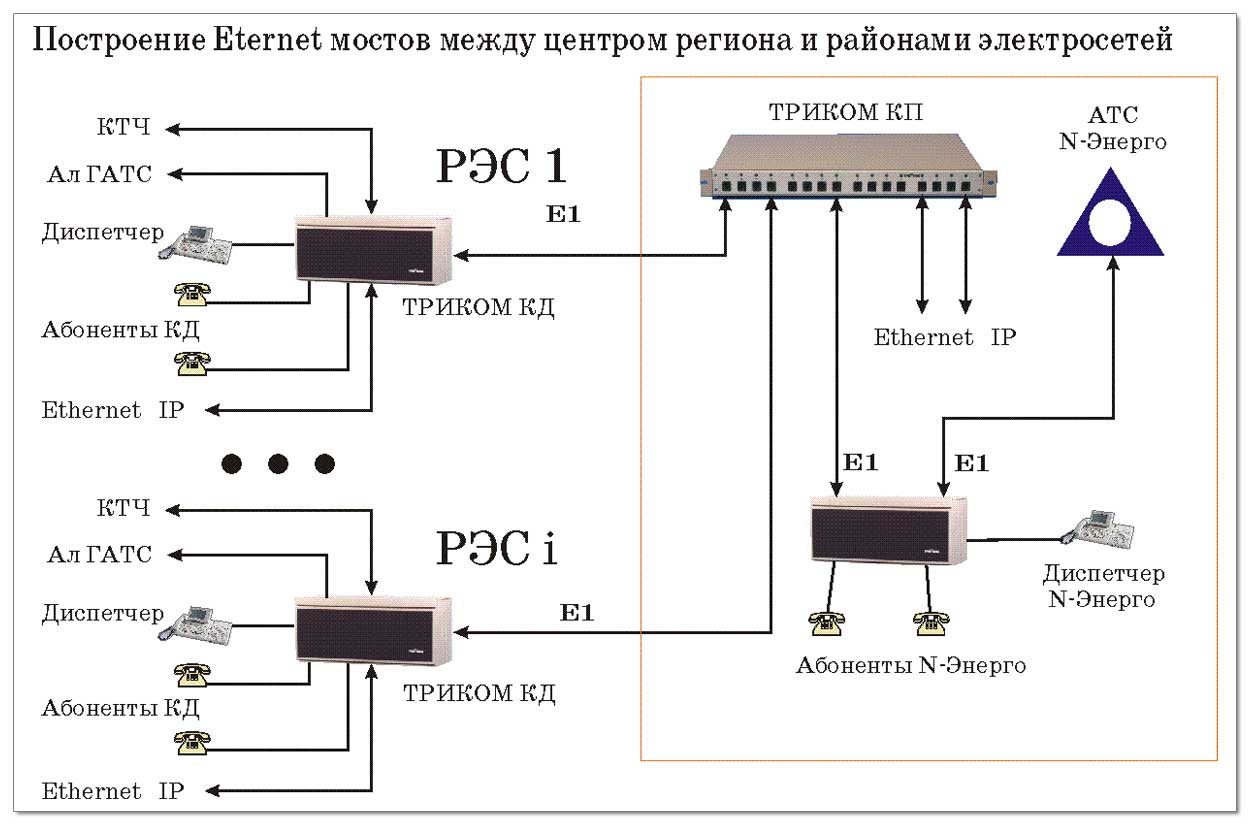

2. LAN через Ethernet для создания шлюза VoIP или Ethernet моста через Е1
3. до 66 или до 132 входящих/исходящих аналоговых линий:
    • четырехпроводные каналы ТЧ с сигнализацией 2VF (1200/1600 Гц) или 1VF (2600 Гц или 2100 Гц),
    • двухпроводные абонентские линии АТС (вариант исполнения - линии МБ),
    • линии частотно-импульсных телефонных аппаратов и аппаратов ЦБ,
    • входы внешнего усилителя оповещения;
4. многоканальный магнитофон (при отсутствии платы КЗР);
5. при использовании четырехпроводных каналов ТЧ с сигнализацией 2VF каждая плата КДС-Т позволяет подключить 6 каналов телемеханики.

При использовании платы КДС-Т для подключения четырехпроводных каналов ТЧ с сигнализацией 2VF она заменяет не только 6 комплектов АДАСЭ, но и 12 фильтров ДК для разделения/суммирования сигналов речи и телемеханики. Замена 12 фильтров ДК - это экономия 72 кг железа и 72000 рублей цены на каждую плату КДС-Т.

Методические указания по конфигурации концентратора

Цифровой коммутатор обеспечивает:

1) установление абонентами входящих и исходящих соединений;
2) установление и отбой главным абонентом (диспетчером) транзитных соединений;
3) вход главного абонента (диспетчера) в любое установленное соединение;
4) установление главными абонентами (диспетчерами) нескольких групповых соединений одновременно с общим количеством участников до 32 (конференцсвязь);
5) принудительное освобождение канала дальней связи главным абонентом (диспетчером) при занятости канала;
6) выход абонентов на внешние линии по программируемому доступу;
7) временное удержание линий;
8) прямой вызов внутренних абонентов всеми главными абонентами (диспетчерами);
9) вызов главных абонентов (диспетчеров) по программируемому доступу;
10) по внешним линиям АТС (FXO) дозвон до внутреннего абонента частотным донабором номера (DISA);
11) программирование конфигурации с помощью ПЭВМ через стык RS-232 или Ethernet;
12) установление полупостоянных соединений (функции мультиплексора и кроссконнектора);
13) вывод речевой информации на входы многоканального магнитофона или запись на встроенную SD карту или на сервер записи через TDMoE;
14) прямое и обратное преобразование речевой информации в IP пакеты для передачи через сети с протоколом IP (функции шлюза VoIP);
15) организация Ethernet моста или моста V.35 через поток Е1;

16) LAN маршрутизация L2/L3 между портами Ethernet.

Пульт ПД24 обеспечивает:

1) ведение разговора в режиме телефонной связи через микротелефонную трубку с возможностью подключения дополнительной микротелефонной гарнитуры;
2) ведение разговора в режиме громкоговорящей связи (автоматический или ручной симплекс) с регулировкой громкости приема;
3) переход из режима громкоговорящей связи в режим телефонной связи;
4) посылку сигнала "вызов" с регулированием громкости и возможностью отключения;
5) посылку акустического сигнала "уведомление о входящем вызове" во время разговора;
6) оптическую индикацию номера, набираемого в АТС;
7) оптическую индикацию текущего состояния линий:
    • входящий вызов
    • разговор
    • удержание
    • транзит
8) выдачу на дисплей информации:
    • о пришедшем вызове и включении разговорного режима;
    • о номере вызывающего абонента (при его поступлении от АТС);
    • о номере удерживаемого абонента при переадресации.

Внимание! Пульт ПД25 с приставками ППВ32 снят с производства. Вместо него поставляется ПД24 с приставками ППВ12 или ППВ60

Конструктивное исполнение:

• металлический корпус (66 линий, 12 пультов)
• кассета СКУ - 23" (66 линий, 12 пультов)
• статив (2 кассеты СКУ)
• кассета 19" (48 линий, 6 пультов)

Габаритные размеры:

ПД-24: 271х207х125(195) мм
ППВ12: 265х60х96(178) мм
ППВ60: 265х145х96(178) мм

корпус на 66 линий 560х250х270 мм
в кассете СКУ 600х220х240 мм. в 19” кассете 490х270х350 мм.
Масса:

пульта 1,1 кг.
ППВ60/ППВ12 0,56/0,22 кг.

в одиночном корпусе 18,0 кг.
в кассете СКУ 14,0 кг.
в 19” кассете 13,0 кг.

Электропитание от сети ~220 В или от источника с напряжением =60 В. Потребляемая мощность не более 150 ВА от сети ~220 В.

Гарантийный срок три года с момента отгрузки

Паспорт ТРИКОМ КД ИСЕБ.465235.004 ПС
